Um den Anwendern auch genug Speicherplatz für anspruchsvolle Anwendungen zur Verfügung zu stellen, entwickelte Commodore mehrere Weiterentwicklungen der ersten IEEE-Laufwerke. Alle diese Laufwerke hatten dasselbe Hardwarekonzept wie die älteren Geräte, also zwei CPUs, 4 KByte Puffer-RAM und eben einen IEEE-488 Anschluß.

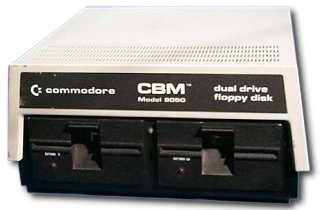

CBM 8050
Das erste dieser neuen Laufwerke war die CBM 8050, die ihre Disketten einseitig beschreibt, und ca. 512 KByte auf ihnen unterbringt. Es handelt sich hierbei wieder um ein Doppellauferk. Außerdem kann es Disketten im 2040-Format lesen, aber verständlicherweise konnte die 2040 nichts mit den 8050 Disketten anfangen.
Ansonsten hat sich außer einer neueren DOS-Version nicht viel getan, lediglich sind Relative Dateien auf ca. 180 KByte Größe beschränkt, wohingegen sequentielle Dateien die volle Diskettenkapazität ausnutzen können.

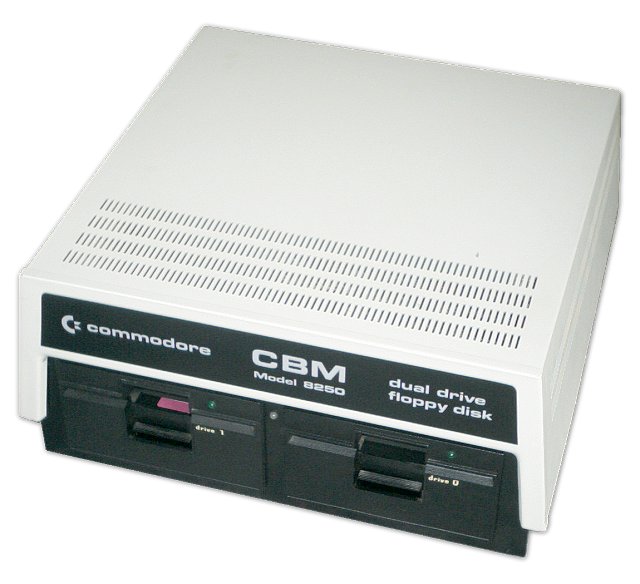

CBM 8250 / 8250LP
Aus diesem Laufwerk entstand die 8250, die ihre Disketten diesmal beidseitig im selben Format wie die 8050 beschreibt. Daraus resultiert eine Verdoppelung des auf einmal verfügbaren Speicherplatzes auf ca. 1 MByte pro Laufwerk. Nur zum Vergleich: ein PC-Kompatibler bringt auf denselben Disketten (5,25" Double Density, Doppelseitig) nur 360 KByte unter, also gerade mal ein Drittel. Und wieder handelt es sich um ein Doppellaufwerk, man hat also 2 MByte zur direkten Verfügung, wenn auch nicht am Stück. Es gab auch noch eine neuere, designmäßig an die CBM SK-Modelle bzw. die CBM-II Geräte angepaßte Version, die nur halb so hoch war unter dem Namen 8250LP. Dieses Doppellaufwerk war es auch, welches im CBM 8296D fest ins Gehäuse eingebaut wurde.
Das Floppy-DOS wurde wieder aktualisiert, und diesmal können auch relative Dateien die volle Kapazität des Laufwerks nutzen. Das Gerät läßt sich in einen 8050 Kompatibilitätsmodus schalten, damit auch einseitige Disketten gelesen werden können.
Aufgrund der sich stark erwärmenden Spannungsversorgung gibt es bei diesen beiden Laufwerken teilweise erhebliche thermische Probleme, gegen die die Probleme der 1541 recht harmlos aussehen. Dies kommt offenbar hauptsächlich von den auf der Platine befestigten Spannungswandlern. Es ist daher zu empfehlen, entweder bessere Kühlmaßnahmen vorzusehen oder einen kompletten Netzteilumbau vorzunehmen, der aber nichts für Laien ist.

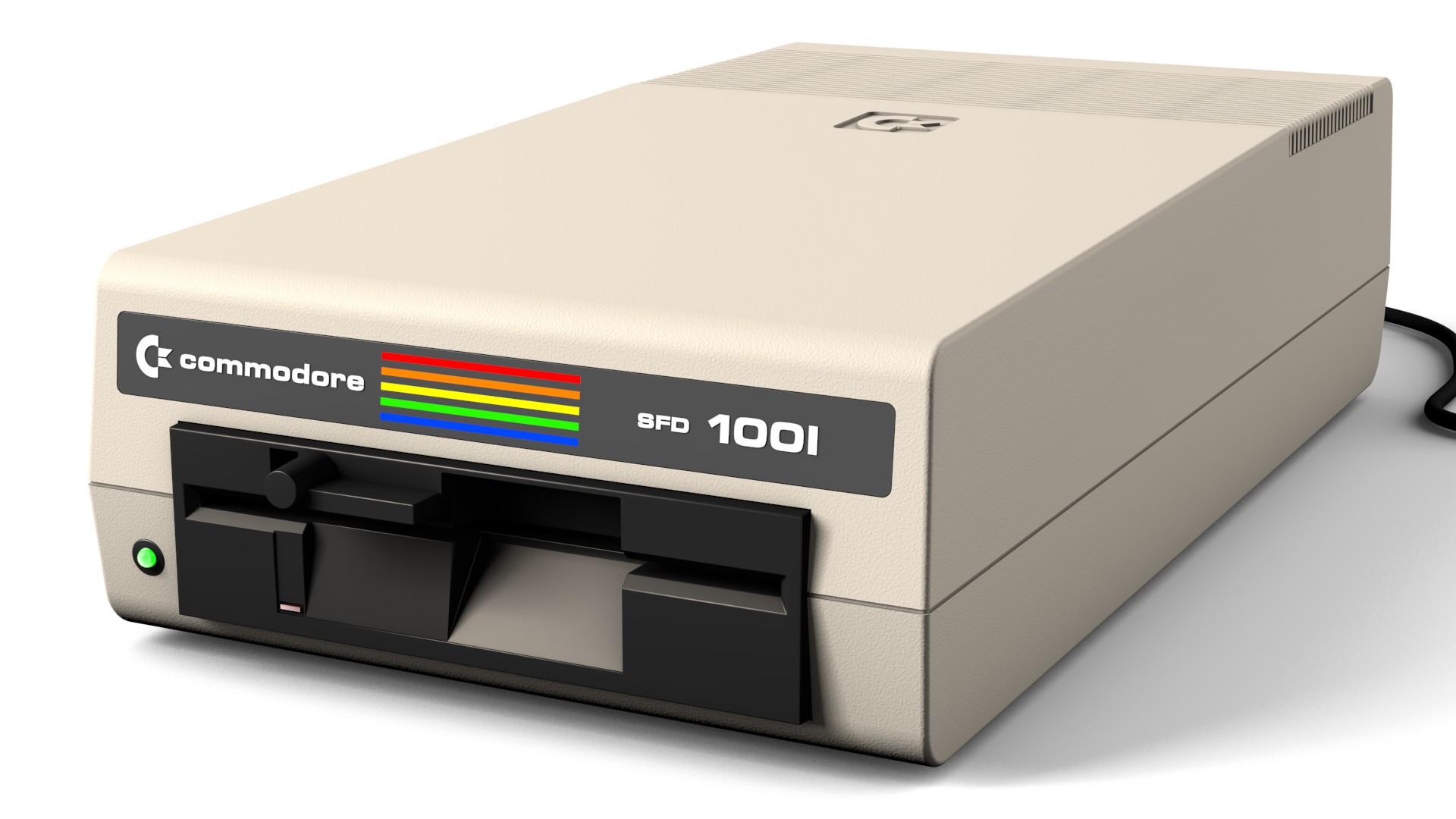

SFD 1001
Dies ist die Einzellaufwerks-Variante der 8250, verwendet wurde das Gehäuse der 1541. Das Diskettenformat ist identisch, aber wie bei der 2031 gibt es bei bestimmten, bei einem Einzellaufwerk sinnlosen Befehlen wie "BACKUP" oder "COPY" einen Syntax Error. Das Laufwerk wird unter DOS 2.7 betrieben, und im Gegensatz zu den anderen Einzellaufwerken für den IEEE-Bus sind hier beide 6502-CPUs vorhanden, und wie gewohnt übernimmt eine der CPUs hierbei den Floppy-Controller und die andere das Datei-Handling und die Buskontrolle.
Dazu kam noch die Variante SFD 1002 die sich nur dadurch Unterschied, dass sie ein IEEE-488 Interface für den Anschluß an den C64 gleich mitbrachte.
Datenblatt | CBM 8050 | CBM 8250 | SFD 1001 |
---|---|---|---|
Erscheinungsjahr: | 1980 | 1981 | 1984 |
Neupreis: | ? | ? | ? |
Laufwerk | |||
Laufwerkstyp: | Doppellaufwerk | Doppellaufwerk | Einzellaufwerk |
Spuren: | 77 | 154 (77 pro Seite) | 154 (77 pro Seite) |
Spuren pro Zoll: | 100 | 100 | 100 |
Diskettenformat: | 5,25", doppelseitig , doppelte Dichte | 5,25", doppelseitig , doppelte Dichte | 5,25", doppelseitig , doppelte Dichte |
S/L-Köpfe: | 1 pro Laufwerk | 2 pro Laufwerk | 2 |
DOS | |||
DOS-Version: | 2.5 oder 2.7 | 2.7 | 2.5 oder 2.7 |
Formatierte Rohkapazität: | 533248 Bytes | 1066496 Bytes | 1066496 Bytes |
Sequentielle Dateien: | bis zu 521208 Bytes | bis zu 1049782 Bytes | bis zu 1049782 Bytes |
Relative Dateien: | bis zu 182880 Bytes, 65535 Records pro Datei | bis zu 1049782 Bytes, 65535 Records pro Datei | bis zu 1049782 Bytes, 65535 Records pro Datei |
Kodierung: | GCR | GCR | GCR |
Sektorierung: | - 29 Sektoren auf Spur 1 - 39 - 27 Sektoren auf Spur 40 - 53 - 25 Sektoren auf Spur 54 - 64 - 23 Sektoren auf Spur 65 - 77 |
- 29 Sektoren auf Spur 1 - 39 - 27 Sektoren auf Spur 40 - 53 - 25 Sektoren auf Spur 54 - 64 - 23 Sektoren auf Spur 65 - 77 |
- 29 Sektoren auf Spur 1 - 39 - 27 Sektoren auf Spur 40 - 53 - 25 Sektoren auf Spur 54 - 64 - 23 Sektoren auf Spur 65 - 77 |
Sektorgröße: | 256 Bytes | 256 Bytes | 256 Bytes |
Controller | |||
Anschlußart: | Paralleler IEEE-488 | Paralleler IEEE-488 | Paralleler IEEE-488 |
Prozessor: | 2x MOS 6502 | 2x MOS 6502 | 2x MOS 6502 |
Taktfrequenz: | je ~1 MHz | je ~1 MHz | je ~1 MHz |
RAM: | 4 KByte | 4 KByte | 4 KByte |
ROM: | 32 KByte | 32 KByte | 32 KByte |
Gerät | |||
Abmessungen B/H/T : | 381 mm / 178 mm / 349mm | 381 mm / 178 mm / 349mm | 200 mm / 97 mm / 374mm |
Gewicht: | 12,00 kg | 12,00 kg | 9,0 kg |
Netzteil: | Eingebaut, ohne Lüfter | Eingebaut, ohne Lüfter | Eingebaut, ohne Lüfter |
