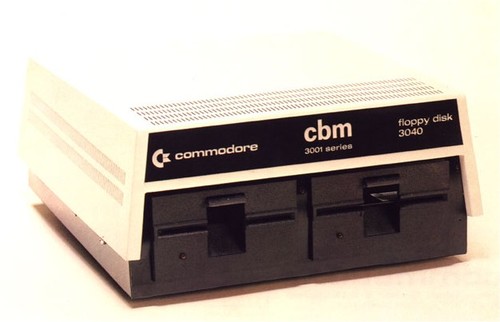

CBM 3040
Dies waren die ersten Laufwerke, die seinerzeit für die CBM-Rechner verfügbar waren. Das Aufzeichnungsformat entsprach den späteren Laufwerken 1540, 1541, 1551 und 1570. Da die 2040er Laufwerke eine andere Diskettenkennung verwenden als die neueren Laufwerke, werden Schreibzugriffe vom DOS der neueren Laufwerke unterbunden. Als Speichermedium dienen soft-sektorierte, einseitige und mit einfacher Dichte beschriebene 5,25 Zoll Disketten. Der Datentransfer erfolgt über den IEEE-488-Bus.
Amüsanterweise hatten diese Laufwerke mehr Rechenpower als die Computer an die sie angeschlossen wurden.
Die CBM 2040 und 3040 wurden mit DOS 1.0 ausgeliefert, welches noch keine REL-Dateien kannte und eine etwas höhere Kapazität gegenüber den Nachfolgemodellen besaß (ca. 178 KByte statt 174 KByte). Dies kam daher, daß bei den Spuren 18 - 24 statt mit 19 Sektoren mit 20 Sektoren pro Spur gearbeitet wurde. Offenbar war diese höhere Datendichte unzuverlässig und es wurde dort bei späteren DOS Versionen mit 19 Sektoren pro Spur gearbeitet. Mit der 4040 wurden die REL-Dateien eingeführt, sowie das Diskettenformat modifiziert. Mit der DOS-Version 2.0 konnte man zwar Disketten lesen, die mit Version 1.0 beschrieben wurden, aber man konnte nicht darauf schreiben.
CBM 2031 / 4031

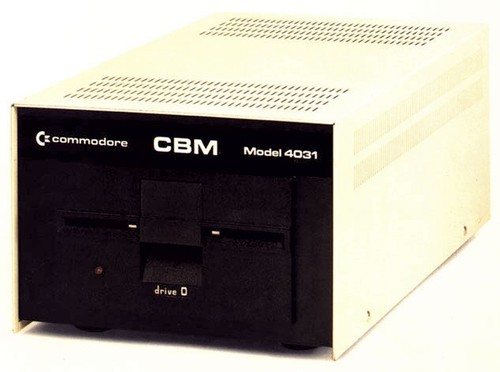

CBM 4031
Das Laufwerk 4031 hat nur einen Mikroprozessor und verfügt daher über ein anderes Betriebssystem als das Doppellaufwerk. Daher arbeiten 4040-Programme mit direktem Zugriff auf den Pufferspeicher des Floppy-Laufwerks nicht mehr ohne weiteres. Ferner wurde beispielweise die Standard-Sprungtabelle in einen niedrigeren Adressbereich verlegt. Softwaremäßiges Ändern der Device-Adresse ist mit Änderungsprogrammen für 8050 oder 4040-Floppys nicht möglich. Die Zugriffszeiten sind höher als bei der 4040.
##HEADLINE##
Die 2031LP ist die "Low Profile"-Version der x031. Sie hat dasselbe Gehäuse wie die 1541 und eine sehr ähnliche Platine, aber ein IEEE Interface.
| Datenblatt | CBM 2040 | CBM 4040 | CBM 2031 / 4031 |
|---|---|---|---|
| Erscheinungsjahr: | 1979 | 1980 | 1980 |
| Neupreis: | ? | ? | ? |
| Laufwerk | |||
| Modell: | Tandon TM100 | Tandon TM100 | Tandon TM100 |
| Laufwerkstyp: | Doppellaufwerk | Doppellaufwerk | Einzellaufwerk |
| Diskettenformat: | 5,25", einseitig , einfache Dichte | 5,25", einseitig , einfache Dichte | 5,25", einseitig , einfache Dichte |
| S/L-Köpfe: | 1 pro Laufwerk | 1 pro Laufwerk | 1 |
| Spuren pro Zoll: | 48 | 48 | 48 |
| Spuren: | 35 | 35 | 35 |
| DOS | |||
| DOS-Version: | 1.0 | 2.0 | 2.0 |
| Formatierte Rohkapazität: | 176640 Bytes | 174848 Bytes | 174848 Bytes |
| Sequentielle Dateien: | bis zu 168656 Bytes | bis zu 168656 Bytes | bis zu 168656 Bytes |
| Relative Dateien: | bis zu 167132 Bytes, 65535 Records pro Datei | bis zu 167132 Bytes, 65535 Records pro Datei | bis zu 167132 Bytes, 65535 Records pro Datei |
| Kodierung: | GCR | GCR | GCR |
| Sektorierung: | - 21 Sektoren auf Spur 1 - 17 - 20 Sektoren auf Spur 18 - 24 - 18 Sektoren auf Spur 25 - 30 - 17 Sektoren auf Spur 31 - 35 |
- 21 Sektoren auf Spur 1 - 17 - 19 Sektoren auf Spur 18 - 24 - 18 Sektoren auf Spur 25 - 30 - 17 Sektoren auf Spur 31 - 35 |
- 21 Sektoren auf Spur 1 - 17 - 19 Sektoren auf Spur 18 - 24 - 18 Sektoren auf Spur 25 - 30 - 17 Sektoren auf Spur 31 - 35 |
| Sektorgröße: | 256 Bytes | 256 Bytes | 256 Bytes |
| Controller | |||
| Anschlußart: | Paralleler IEEE-488 Bus | Paralleler IEEE-488 Bus | Paralleler IEEE-488 Bus |
| Prozessor: | MOS 6502 und MOS 6504 | MOS 6502 und MOS 6504 | MOS 6502 |
| Taktfrequenz: | je ~1 MHz | je ~1 MHz | ~1 MHz |
| RAM: | 4 KByte | 4 KByte | 2 KByte |
| ROM: | 8 KByte | 12 KByte | 12 KByte |
| Gerät | |||
| Abmessungen B/H/T : | 381 mm / 178 mm / 349 mm | 381 mm / 178 mm / 349 mm | 203 mm / 140 mm / 362 mm |
| Gewicht: | 12,6 kg | 12,6 kg | 9,0 kg |
| Netzteil: | Eingebaut, ohne Lüfter | Eingebaut, ohne Lüfter | Eingebaut, ohne Lüfter |
